电动球阀Q941F-16C型

更新时间:电动球阀Q941F-16C型

已被浏览:

详细介绍

产品概述
Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

执行标准
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

技术参数


CH系列执行机构技术参数

阀体参数

电源

AC200/220V,50/60Hz

公称通径

DN10~300mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

动作范围

0~90° 0~360°

泄漏量

软密封:零泄漏

硬密封:≤额定流量的10-5

动作时间

15秒/30秒/60秒

执行机构

可另配PSQ、HQ、UNIC、361RS
等系列电子式电动执行机构

保护装置

过热保护

流量特性

快开特性

环境温度

-30°~60°

可调范围

DN10-80

DN100-300

250:1

350:1

手动操作

同附带手柄操作

基本误差

±1%

限位

电气、机械二重限位

死区

≤1%

防护等级

相当于IP-65

回差

≤1%

位置测量

可选装开关或电位计

适用温度

密封面

驱动电机

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

进线接口

PE1/2〞进线线锁

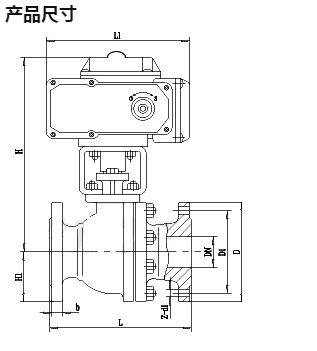

公称通径DN

L

L1

H

D

D1

额定功率

额定电流

压力

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5



15

130

155

256

95

65

15W

0.2A

20

140

155

260

105

75

15W

0.2A

25

150

155

266

115

86

15W

0.2A

32

165

155

270

136

100

15W

0.2A

40

180

208

312

146

110

25W

0.5A

50

200

208

325

160

125

25W

0.5A

65

220

208

336

180

145

25W

0.5A

80

250

256

365

195

160

50W

0.8A

100

280

256

400

215/230

180/190

90W

1.0A

125

320

256

420

245/270

210/220

90W

1.0A

150

360

288

440

280/300

240/250

120W

1.2A

200

400

288

470

335/360

295/310

150W

1.2A



电动球阀选配电动执行器注意说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
